用於消費電子設備電磁干擾屏蔽的導電膠帶

若要解決EMI(電磁干擾)所帶來的設計挑戰,您需要在提高設備性能和控制材料成本之間的找到平衡。而隨著5G的擴展,解決電磁干擾問題比以往任何時候都更加重要。如今,電子設備所配備的OLED顯示螢幕靈活多樣,不僅頻段重疊,印刷電路板(PCB)也具有多種射頻模組。消費者追求速度、功能和可靠性,卻拒絕價格上漲。

3M™ 導電膠可以屏蔽電磁干擾,增加訊號的完整性,同時節省空間和成本。這種“智能膠帶”可在設計後期添加,無需重新設計電氣系統,直接將強大的電磁干擾屏蔽和接地功能集成到電子設備中。該產品可以控制無源互調(PIM),提高手機、平板電腦和其他設備的訊噪比。3M在消費電子設備和材料科學領域擁有數十年的專業經驗,可以幫助您解決現在和未來的電磁干擾問題。


減少消費電子設備中的無源互調(PIM)

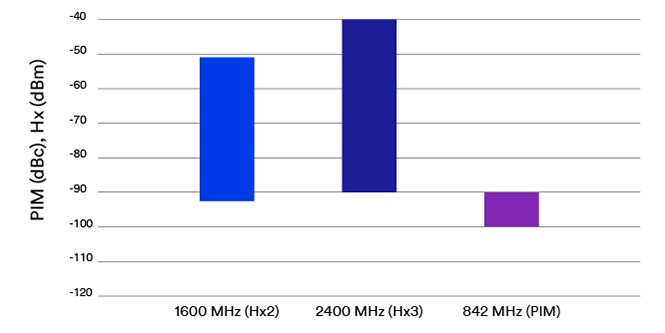

  • 未使用3M™ 導電膠的電子設備PIM/Hz下降圖
    未使用3M™ 導電膠的初始PIM/Hx

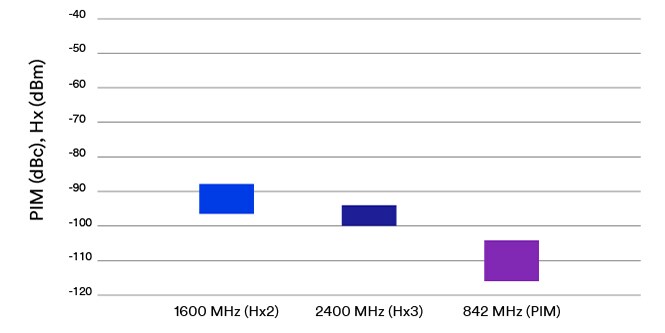

  • 使用3M™ 導電膠的設備PIM/Hz下降圖
    使用3M™ 導電膠的初始PIM/Hx

無源互調(PIM),是消費電子設備產生訊號噪音的一個主要原因。無源互調,可能是由接觸不良、異種金屬接觸、腐蝕或其他非線性電子線路問題造成。如今的射頻設備數據密度大且正在不斷增加,因此降低PIM變得異常困難。

3M™ 導電膠具有出色的電磁干擾屏蔽功能和穩定的接觸電阻特性(1 cm² 接觸面積的接觸電阻小於0.1Ω),可以幫助您降低PIM,並較大幅度地增加訊號的完整性。本實驗檢測了PCB觸點的PIM功率值。測試基材為一塊不銹鋼板。在沒有屏蔽材料的情況下,測得的PIM值為-90至-100 dBc。但在接地處使用3M導電膠帶後,PIM下降到-104至-116 dBc。在該實驗中,產生的諧波更是大幅度減少。


顯示模組、相機模組的電磁干擾屏蔽

顯示模組接地

  • 3M™ 導電膠應用於顯示模組接地

    獲得令人驚歎的清晰度

    顯示螢幕決定電子設備的優劣。如果用戶看不清螢幕顯示內容或者無法操作觸控面板,那麼即使電子設備的功能再先進,也毫無意義。隨著越來越多的電子產品採用複雜的OLED和microLED顯示技術,顯示模組的接地對於設備性能的可靠性變得越發重要。

    將經過行業驗證的EMI材料融入您的設計,讓您的顯示設備得到保護。3M™ 導電膠可以讓基材獲得良好的接地,在特定頻率下具有不低於60 dB的電磁干擾屏蔽功能。該產品可以降低觸控板和LCD單元之間的噪音,通過膠黏劑實現Z軸異向導電,接地面積小,電氣連接性能可靠。

    特色解決方案:

    3M™ 3304BC-S單面導電膠帶
    3M™ CEF-3BV單面導電膠帶

附屬零件的接地

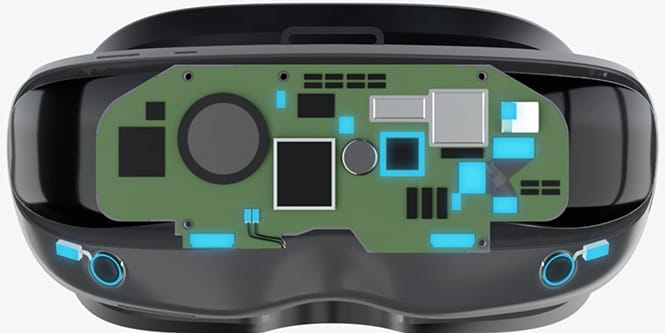

  • 3M™ 導電膠應用於附屬零件接地

    內外訊號的完整性

    一台電子設備不僅僅是所有零件的集合。從麥克風到藍牙再到各種各樣的插件,各種不同的配件經過組裝後,變成了智慧型手機、平板電腦和個人電腦。這些電子產品都採用了靈活多樣、符合要求的接地解決方案。

    各種3M™ 導電膠產品,可以屏蔽電磁干擾,增強電子設備附件和元件的訊號功能。導電膠層具有良好的電磁屏蔽性能,適用於各種組件以及形狀複雜的彎曲表面。

    特色解決方案:

    3M™ 9701 導電膠帶
    3M™ 雙面導電膠帶 9711S系列

相機模組接地

  • 3M™ 導電膠應用於相機模組接地

    重現回憶

    相機模組的精度是根本。相機必須在任何時候都能發揮出最佳性能,隨時隨地捕捉生命中的重要時刻。沒人希望因為相機的接地不良,造成自己的畢業照片或婚禮照片模糊不清。

    3M相機模組接地解決方案,幫助您獲得清晰的照片,彷彿昨日重現。我們的導電膠帶有各向同性(XYZ軸導電)和各向異性(Z軸導電、XY軸絕緣)兩種產品,可以準確地在您需要的地方接地,又不會造成相鄰電路短路。該系列產品適用於中等範圍的軟性電路、印刷電路板、LCD螢幕和其他相機模組組件。

    特色解決方案:

    3M™ 9703 導電膠帶

    3M™ 9719 導電膠帶

屏蔽蓋

  • 3M™ 導電膠用於取代大體積屏蔽蓋

    提高電磁屏蔽。減小零件尺寸。

    消費電子設備必須在功能、可靠性和平滑度、時尚設計之間取得最佳平衡。隨著電子設備變得越加緊湊和複雜,許多敏感元件的安裝空間也越發狹小。一點空間都不能浪費,使用電磁干擾屏蔽材料時也是如此。

    使用光滑超薄的3M™ 導電膠取代大體積屏蔽蓋,優化您的設計。我們的導電膠帶添加了導電粒子,並採用不織布作為基帶,在節省空間、重量和成本的同時,具有與金屬部件相當的電磁屏蔽效果。該導電膠帶具有相當的靈活性和可塑性,可以消除法拉第籠設計中的縫隙,實現良好的遮蔽效果,同時增加設計的自由度。

    特色解決方案:

    3M™ 3304BC-S單面導電膠帶

軟性印刷電路板(FPCB)和其他應用

  • 3M™ 導電膠用於軟性印刷電路板(FPCB)

    軟性電路、天線等應用

    從軟性印刷電路到天線再到介於兩者之間的各種零部件,電子設備變得比以往任何時候都更加複雜和緊湊。許多零件與印刷電路板的位置很近,增加了串擾的風險。低無源互調接地材料可降低訊號線的電勢,這對於降低噪音和提高訊號完整性至關重要。

    3M的電磁干擾屏蔽和接地材料豐富多樣,可廣泛應用於中等範圍軟性電路、軟性電路板接地、天線接地等等。該材料採用不織布為基布或添加了導電粒子,形成具有導電性的膠膜結構,讓膠黏劑表面的電氣觸點得到優化。

    特色解決方案:

    3M™ 9701 導電膠帶
    3M™ 雙面導電膠帶 9711S系列


良好的電磁屏蔽效果,適用於接地面積小的區域

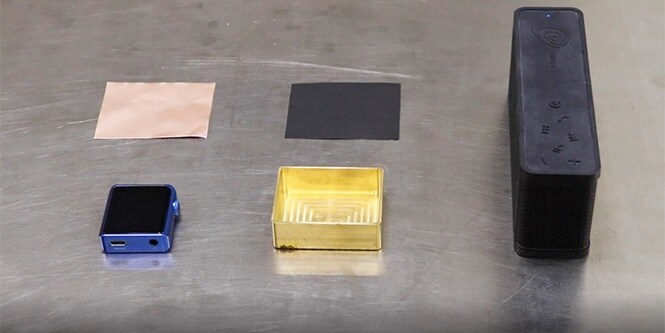

  • 高性能3M™ 導電膠的屏蔽能力遠超傳統電磁屏蔽材料。在下面的演示中,我們將一個2.4GHz信號發射器放置在側壁長度為1.0 mm的金屬盒中,使用各種密封材料進行對比實驗。

    首先,我們使用了銅箔和標準導電膠,發現對訊號沒有明顯的影響。然後,我們使用了高性能3M™ 3304BC-S單面導電膠帶,發現可以有效阻隔信號。因此可以證明,該產品可以在接地面積小的情況下,提供良好的高頻磁場屏蔽和可靠的電氣連接。

  • 3M™ 導電膠應用於小型設備的效能展示影片

一位男士正在使用筆記型電腦和電話。
聯繫我們

聯繫3M的電磁屏蔽專家,瞭解我們的導電膠帶如何幫助您提高訊號的完整性。

諮詢專家

相關資料


電磁兼容性和消費電子設備的未來

  • 遊客正在人潮擁擠的地方使用手機。

    在不斷發展的消費電子設備世界中,變化才是唯一不變的常態。年復一年,電子設備變得更小、更薄、更精密。這些頻率極高的毫米波產品,採用了OLED或microLED屏幕技術,並將晶片、集成天線等其他組件緊湊地集為一體。屏蔽、接地和吸波材料可以滿足電子設備EMC(電磁兼容性)的要求,是現代電子設備的設計基礎。有效的電磁兼容材料必須具備以下特點:


    • 縫隙的黏合線可以屏蔽電磁干擾,減少串擾的風險
    • 法拉第籠結構得到優化–沒有縫隙或缺口
    • 接地後,可降低接地極直流偏磁和背景噪音
    • 形成良好的接地,可用於天線和其他小面積接地區域
    • 接觸電阻較低,可提高訊噪比,支持高頻低功率訊號

    3M正在為不斷發展的電子市場開發新一代電磁兼容解決方案。基於數十年的材料科學經驗,我們提供的系列產品涵蓋了導電膠、吸波材料、導電墊片、異方性導電膠(ACF)等領域。該系列產品以出色的降噪效果聞名,可輕鬆應用於各種領域和設備。如果需要幫助,請與我們聯繫。
